Устройство отопителя ваз 2114

Опубликовано: 24.08.2018

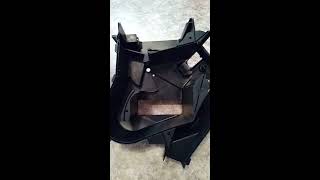

видео Устройство отопителя ваз 2114

отопитель салона 2114 устройство

Устройство отопителя в автомобиле ВАЗ-2114

Обладатели отечественных транспортных средств, например, таких как ВАЗ 2114, периодически сталкиваются с проблемой, которая появляется в зимний период — отопитель перестаёт функционировать должным образом. Проблемы могут повлиять на то, что из печки перестанет идти тёплый воздух или вовсе автомобилист не сможет включить отопительный агрегат. Поэтому в такой ситуации, когда лобовое стекло транспортного средства покрывает слой плотного ледяного «покрывала», которое препятствует нормальному обзору, автомобилист должен знать, как правильно действовать в такой момент. Ввиду этого при возникновении проблем с отопителем предварительно следует разобраться в устройстве системы, знать схему агрегата, что поможет найти причину неисправности.



Решение проблем с неисправной печкой, устройство агрегата

Если автомобилист желает разобраться непосредственно с устройством отопителя, он должен знать, как выглядит схема печки ВАЗ-2114. Для активной работы отопителя необходимо только несколько важных деталей, в частности вентиляционный движок, резистор дополнительного сопротивления и тумблер, посредством которого можно переключить скорости агрегата.


Отопитель салона ВАЗ 2110 - 11 -12... . Устройство и принцип работы.

Ввиду того что автомобилист столкнулся с неисправностью системы, он должен первоочерёдно провести диагностику работоспособности отопительного устройства, при этом установив переключатель в первое положение, затем постепенно переместить его во второй и третий режимы скорости. Посредством рычага можно отрегулировать направление воздушного потока, при этом последнее положение поможет урегулировать выбор температуры воздуха.

Поэтому, если агрегат не реагирует на действия автовладельца, вероятнее всего, перестал функционировать должным образом вентилятор. По-видимому, он просто перестал включаться. Однако, если радиатор всё-таки проявляет себя хотя бы на некоторых скоростях, проблема может быть связана с добавочным резистором. В такой ситуации не будет лишним проверить печку ВАЗ-2114, в которой может быть неактивным переключатель.

В том случае, если автовладелец не знает, как устроена печка на ВАЗ-2114, а вентилятор отопителя функционирует на полной мощности, при этом переключатель температуры установлен на максимум (силовой агрегат автомобиля также хорошо прогрет), а из печки идёт только холодный поток воздуха, придётся разобраться с радиатором печки, который, по всей вероятности, сильно засорён.

Устройство печки на автомобиле ВАЗ-2114

Схема подключения печки ВАЗ-2114 должна быть известна абсолютно всем, кто пришёл к выводу, что необходима замена отопителя. Для того чтобы всё сделать максимально правильно, не следует забывать о необходимости отсоединить провод «массы», в противном случае аккумулятор не потерпит подобного обращения. Вместе с тем необходимо в обязательном порядке слить тосол с системы охлаждения силового агрегата.

Схема отопителя ВАЗ-2114 такова, что для замены конструкции придётся демонтировать приборную панель вместе с облицовкой туннеля напольного покрытия. После этого необходимо будет с предельной осторожностью отсоединить воздуховод, посредством которого подаётся в салон тёплый поток воздуха.

Чтобы отопление начало функционировать должным образом, автомобилист должен совершить подобные манипуляции с электрическими проводами, которые соединены с резистором, электрическим силовым агрегатом вентилятора, а также с двумя шлангами краника (с подводящим и отводящим).

После этого необходимо снять обе гайки, посредством которых крепится краник к щитку передка. Демонтаж уплотнителя, который находится на трубках краника, позволит аккуратно убрать четыре гайки, крепящие отопительный агрегат к кузову автомобиля.

Если автомобилист понимает устройство печки в автомобиле ВАЗ-2114, он сможет аккуратно убрать прежнее нагревательное приспособление и на освободившееся место установить новый агрегат в том порядке, который противоположен его демонтажу. Важно помнить о том, что в конце процедуры необходимо всё проверить и отрегулировать.

Знание устройства печки на ВАЗ-2114, позволяющее самостоятельно заменить радиатор отопителя

Конструкция печки ВАЗ-2114 такова, что для начала любых работ с системой придётся изначально слить с системы охлаждения весь тосол, демонтировать приборную панель и только после этого приступить к выполнению ремонтных работ.

Для замены радиатора автомобилисту понадобится несколько часов свободного времени, при этом продолжить процесс следует со снятия пары шлангов, идущих к патрубкам краника.

Упростить задачу поможет максимальное ослабление хомутов. Автовладельцу придётся избавиться в подкапотном пространстве от шлангов, которые идут к патрубкам краника. После этого можно будет убрать все гайки, удерживающие радиатор. Демонтаж краника со щитка позволит избавиться от держателя тяги и самого приспособления (непосредственно конструкции тяги).

Продолжить процесс поможет снятие чехла, расположенного на ручках переключения передач. Автовладелец сможет избавить авто от облицовки из пластмассы, прикрывающей пространство под ручником. После этого следует открутить и демонтировать накладку пола, находящуюся в пространстве между креслами. Отсоединение от системы отопления салонного воздухоотвода поможет достать агрегат и разъединить соединительные элементы между электромоторчиком печки и резистором.

Для того чтобы демонтировать отопитель. придётся лишь открутить пару болтов. После замены основного приспособления все снятые детали следует установить в соответствующие места в обратном порядке.

Заключение

В вышеприведённом материале рассмотрена схема отопителя в автомобиле ВАЗ-2114, знание основных и вспомогательных агрегатов поможет даже малоопытному автомобилисту самостоятельно разобраться с любой неисправностью нагревательного приспособления. Схема устройства помогает без больших трудозатрат и средств заменить как радиатор печки, так и сам отопитель.

Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них — система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона: Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):

Водоотражательный щиток. Сопло обогрева лобового стекла в сборе с воздухопроводами. Боковое сопло, предназначенное для обогрева и вентиляции салона. Центральный дефлектор. Отопитель в сборе с электромоторчиком. Сопло внутренней вентиляции салона. Уплотнитель крана печки. Задний патрубок отопителя ВАЗ-2114. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него. Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления. Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру). В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже. Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам. Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Выполняем замену радиатора отопителя ВАЗ 2114 своими руками: инструкции и нюансы

Комфортная температура воздуха в салоне ВАЗ-2114 в холодное время года обеспечивается отопителем салона или просто печкой. Тепло нагревающегося тосола аккумулируется в радиаторе, который выполняет двойную функцию: остужает двигатель и нагревает салон. Горячий воздух разносится вентилятором по специальным каналам к лобовому и боковым стёклам, а также в другие части салона. Мы расскажем, как осуществить замену повреждённого радиатора своими руками.

Конструкция и схема работы отопителя салона ВАЗ 2114

Салон автомобиля ВАЗ 2114 в холодное время года обогревается с помощью отопителя или печки. Основу печки составляет радиатор. С помощью системы воздуховодов и заслонок тепло от него направляется в разные зоны салона. Тем самым создаётся микроклимат, не позволяющий замерзать стёклам и обеспечивающий комфортные условия для водителя.

Печка в автомобиле ВАЗ 2114 работает по довольно простому принципу

Схема работы отопителя довольно проста. Источником тепла является работающий двигатель, для охлаждения которого используется специальная жидкость — тосол. При движении тосола по замкнутому кругу происходит передача тепла от горячего мотора к зонам остужения. В легковом автомобиле таких зон две — это радиаторы системы охлаждения двигателя и отопителя. Горячий тосол передаёт тепло холодному воздуху, который циркулирует через соты радиаторов с помощью вентиляторов. Тем самым тосол остывает и возвращается к мотору, где в очередной раз нагревается. Этот процесс при работающем двигателе должен быть непрерывным.

Устройство и причины замены радиатора печки

Радиатор печки ВАЗ 2114 имеет простую, но прочную конструкцию. Его сердцевина состоит из двух рядов алюминиевых трубок и поперечных тонких металлических пластин, образующих соты. Это обеспечивает накопление тепла в сердцевине. Концы трубок развальцованы в торцевых пластинах и герметизированы специальными материалами. Этим обеспечивается плотное прилегание сопрягающихся поверхностей. К торцам сердцевины приварены три пластмассовых бачка. Два бачка на одной стороне соединены с системой охлаждения, а третий — на противоположной стороне — обеспечивает циркуляцию тосола в радиаторе.

Срок службы радиатора печки заметно меньше срока эксплуатации автомобиля. Обычно начинают течь трубки, патрубки, бачки или забивается сердцевина. Для ВАЗ 2114 подойдут радиаторы отопителя производства ДААЗ, Luzar, «Прамо», Fenox и др. каждый из которых имеет свои достоинства и недостатки.

Выбираем новый радиатор отопителя

На новые автомобили семейства ВАЗ ставятся теплообменники Димитровградского автоагрегатного завода. При их производстве используется технология французской компании VALEO (фирма SOFICA).

Оригинальный радиатор отопителя производства ДААЗ имеет небольшие соты

При покупке нового радиатора следует прежде всего учитывать:

частоту установки поперечных пластин; прочность и жёсткость пластин; наличие пластиковых завихрителей в круглых алюминиевых трубках.

Радиаторы ДААЗ отличаются от аналогов мельчайшими сотами, в которых поперечные пластины расположены на очень маленьком расстоянии друг к другу. За счёт этого воздух долго находится в контакте с сердцевиной и сильнее нагревается. Высокая жёсткость пластин не позволяет им деформироваться при лёгких воздействиях.

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт); набор гаечных ключей; ёмкость и шланг резиновый для слива охлаждающей жидкости; ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

Сначала слейте тосол на холодном двигателе. Затем открутите саморез, находящийся за пластмассовый заглушкой. Снимите бардачок на автомобиле ВАЗ 2114

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите шурупы крепления щитка приборов

Открутите два верхних и два нижних самореза крепления щитка приборов.

Так снимается нижний кожух рулевой колонки

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоединение разъемов колодок магнитолы и вытащить её

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

Отверните саморезы крепления пластмассовой консоли

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Отверните два самореза крепления консоли

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоединение пластмассовой консоли от панели

Отсоедините консоль от панели. Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др. Обязательно пометьте их маркёром или насечками в порядке расположения.

Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль.

Осторожно снимите консоль

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза крепления металлической основы

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Открутите четыре самореза крепления «торпедо»

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните два больших самореза крепления металлической конструкции

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Снимите металлическую конструкцию и вытащите ЭБУ

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору печки следует приподнять левую сторону торпеды

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.

Снимите резиновые трубки с патрубков теплообменника. Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость. Извлечение неисправного радиатора из гнезда Извлеките радиатор отопителя из гнезда. Установите новый радиатор, выполнив все операции в обратном порядке. Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой. Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.

Видео: замена радиатора печки ВАЗ 2114

В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!
